自动游戏投币控制电路设计
一、实验目的
1.熟悉自动游戏投币控制电路的设计方法；
2.掌握触发器的应用及注意事项。
二、实验器材
1.2输入与门
2.3输入与门
3.2输入或门
4.2输入或非门
5.非门
6.上升沿触发JK触发器
7.指示灯_蓝
8.数字时钟信号源
9.Ground
10.八通道示波器
三、设计要求
设计一个自动游戏投币控制电路。采用JK触发器。要求：每次只能投1角或2角的硬币，投满4角后游戏启动，若有余钱也同时找回。
四、设计流程
1.逻辑抽象，得到电路的状态转移图
自动游戏投币控制电路中有两个输入信号：投入1角用A=1表示；投入2角用B=1表示。该电路有两个输出信号：游戏启动用Y=1表示；找回1角钱用X=1表示。投入的方法及输出的信号如图1所示。
图1 自动游戏投币控制电路状态转移图
2.自动游戏投币控制电路的状态转移表
由自动游戏投币控制电路的状态转移图可知，共有4个状态，因此采用2个触发器，Q1Q0为00、01、10、11，分别代表S0、S1、S2、S3，其状态转移表如表1所示。
表1 自动游戏投币控制电路状态转换表
|
B |
A |
PS |
NS |
Y |
X |
||
|
Q1n |
Q0n |
Q1n+1 |
Q0n+1 |
||||
|
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
|
0 |
0 |
1 |
0 |
1 |
0 |
0 |
0 |
|
0 |
0 |
1 |
1 |
1 |
1 |
0 |
0 |
|
0 |
1 |
0 |
0 |
0 |
1 |
0 |
0 |
|
0 |
1 |
0 |
1 |
1 |
0 |
0 |
0 |
|
0 |
1 |
1 |
0 |
1 |
1 |
0 |
0 |
|
0 |
1 |
1 |
1 |
0 |
0 |
1 |
0 |
|
1 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
|
1 |
0 |
0 |
1 |
1 |
1 |
0 |
0 |
|
1 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
|
1 |
0 |
1 |
1 |
0 |
0 |
1 |
1 |
|
1 |
1 |
— |
— |
— |
— |
— |
— |
3.确定表达式

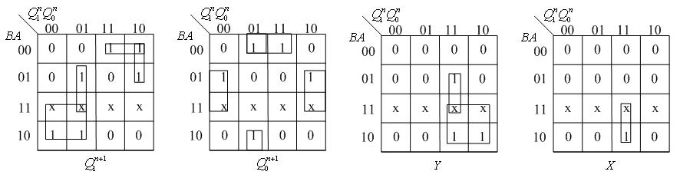

根据表1得到Q1n+1、Q0n+1的状态卡诺图，如图2所示，并由卡诺图得出状态方程和输出方程，如式(1)、式(2)所示。
图2 自动游戏投币控制电路状态卡诺图
4.表达式化简
根据式(1)以及JK触发器的特性方程
，得到该电路化简的状态方程和驱动方程，如式(3)、式(4)所示。
5.确定逻辑电路图
根据式(2)、式(4)，采用JK触发器、与门、或非门方式得到自动游戏投币控制电路原理图，如图3所示：
图3 自动游戏投币控制电路原理图
