二进制差分移相键控（DPSK）
一、实验目的
1、了解差分移相键控（DPSK）的作用及其实现方法。
2、掌握DPSK的调制、解调原理。
3、了解DPSK与BPSK相比的优缺点。
二、实验仪器
1、信号发生器（余弦信号） 2、差分编码器
3、频谱仪 4、乘法器
4、示波器 6、判决器
5、码序列信号产生器 8、模二加
9、白高斯噪声信道 10、单极性不归零码编码器
11、双极性不归零码编码器 12、延迟器
13、低通滤波器
三、实验原理
DPSK调制的原理是将双极性不归零码序列进行差分编码，得到二进制差分信号，再经过正弦载波的调制，得到DPSK 信号。实际上，在调制端的码序列为绝对码时，输出为2PSK，调制端的码序列为相对码时，输出为DPSK。

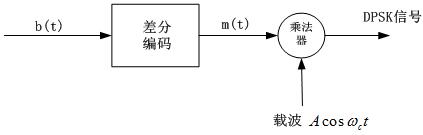

图1.1 DPSK调制框图
也就是说，DPSK是用相对码控制正弦载波的相位的调制方式。对于2PSK调制，在接收端可以用平方环或科斯塔斯环提取载波，但存在相位模糊问题，2DPSK的优点在于它可以克服在接收端提取载波时的相位模糊问题。

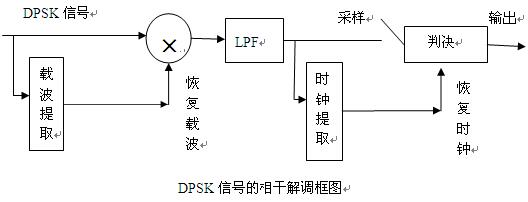

图1.2 DPSK相干解调框图
四、实验步骤
1、如图1.3所示搭建实验环境
2、设置设备参数：
双极性不归零码编码器：码速率设为2000000bps
载波信号（余弦信号1）：频率f=400Hz，幅度A=1，相位phase=0；
解调时钟提取信号（余弦信号2）：频率f=400Hz，幅度A=1，相位phase=0；
低通滤波器：通带截止频率fp=30Hz，阻带截止频率fs=50Hz，采样频率sample=800Hz；
3、观察运行结果的调制信号，调制输出信号以及其对应的功率谱，分析此结果，验证DPSK调制

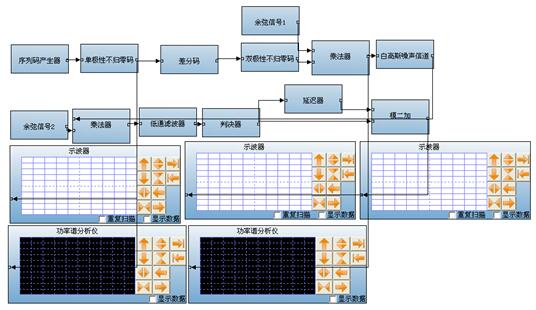

图1.3 DPSK实验框图
五、实验结果及分析
实验结果波形如下所示：

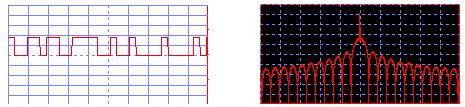

图1.4 调制信号 图1.5 调制信号功率谱

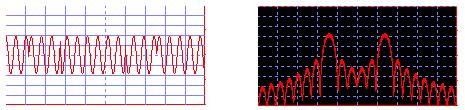

图1.6 调制输出信号 图1.7 调制输出信号功率谱
图1.8 解调输出信号
